低温锡膏
一. 产品介绍
1.低温锡膏，型号：V588，适用合金: Sn42/Bi58（锡42/铋58）
2.一款专为管状印刷或针筒点膏设计的无铅锡膏。该锡膏选用SN42/BI58 无铅合金，低温锡膏的特殊助焊剂配方使其不但有良好的印刷流动性，而且在 PCB 上不易坍塌，因此回流后焊点绝少发生桥连或露铜，返修率低,低温焊接可以减少回流过程中高温对元器件及PCB 的损害.
二. 产品特点
1. 宽松的回流工艺窗口
2. 低气泡与空洞率
3. 透明的残留物
4. 优良的润湿与吃锡能力
5. 可保持长时间的粘着力
6. 杰出的印刷性能和长久的模板寿命
三. 合金特性
|
合金成份
|
Sn42/Bi58 |
热导率（J/M.S.K）
|
21 | ||
|
合金熔点（℃）
|
138℃ |
铺展面积(通用焊剂)（ Cu；mm2/0.2mg ）
|
60.5 | ||
|
合金密度
g/cm3
|
8.75 | 0.2%屈服强度（ MPa ） | 加工态 | 49.1 | |
| 铸态 | ---- | ||||
|
合金电阻率（μΩ·cm）
|
33 | 抗拉强度（ MPa ） | 加工态 | 60.4 | |
| 铸态 | ---- | ||||
| 锡粉型状 | 球形 | 延伸率（ % ） | 加工态 | 46 | |
| 铸态 | ---- | ||||
|
锡粉粒径 ( um )
|
Type 2
|
Type 3
|
宏观剪切强度（MPa）
|
48.0 | |
|
45-75
|
25-45
|
执膨胀系数（10-6/K）
|
15.0 | ||
四.助焊膏特性
|
参数项目
|
标准要求 |
实际结果
|
||
| 助焊剂等级 |
ROL1( J-STD-004 )
|
ROL1合格
|
||
| 卤素含量（Wt%） |
L1：0-0.5; M1：0.5-2.0
H1：2.0 以上；(IPC-TM-650 2.3.35)
|
0.35 合格(L1)
|
||
|
表面绝缘阻抗（SIR）
|
加潮热前 |
1×1012Ω
|
IPC-TM-650
2.6.3.3
|
4.3×1012Ω
|
|
加潮热 24H
|
1×108Ω
|
5.2×109Ω
|
||
|
加潮热 96H
|
1×108Ω
|
3.5×108Ω
|
||
| 加潮热168H |
1×108Ω
|
2.1×108Ω
|
||
| 水溶液阻抗值 |
QQ-S-571E 导电桥表 1×105Ω
|
5.9×105Ω合格
|
||
| 铜镜腐蚀试验 |
L：无穿透性腐蚀
M：铜膜的穿透腐蚀小于50%
H：铜膜的穿透腐蚀大于50%
( IPC-TM-650 2.3.32 )
|
铜膜减薄，无穿透性腐蚀
合格（ L ）
|
||
| 铬酸银试纸试验 |
( IPC-TM-650 ) 试纸无变色
|
试纸无变色（合格）
|
||
| 残留物干燥度 |
( JIS Z 3284 ) In house 干燥
|
干燥（合格
|
||
五.锡膏技术参数
|
参数项目
|
标准要求
|
实际结果
|
||||
|
助焊剂含量（wt%）
|
In house9~15wt%（± 0.5）
|
9~15wt%（± 0.5）合格）
|
||||
|
粘度（Pa.s）
|
In house Malcom 25℃ 10rpm100~180 ( ± 10% )(具体见各型号的检测标准)
|
视金属含量不同，黏度可调
|
||||
|
扩展率（%）
|
JIS Z 3197 Copper plate(89%metal) In house ≥75%
|
82.7%（合格）
|
||||
|
锡珠试验
|
( JIS Z 3284 )( IPC-TM-650 2.4.43 )
1、符合图示标准2、Type3-4 合金粉：三个试验模板中不应超过一个出有大于75um 的单个锡珠
|
1、符合图示标准
2、极少，且单个锡珠＜75um（合格）
|
||||
|
坍
塌
试
验
|
0.2mm厚网印刷模板焊盘（0.63×2.03mm
|
( JIS Z 3284 )( IPC-TM-650 2.4.35)
① 25℃,在≥0.56mm间隙不应出现桥连
② 150℃,在≥0.63mm间隙不应出现桥连
|
①25℃,所有焊盘间没有出现桥连
②150℃,所有焊盘间没有出现桥连（合格）
|
|||
|
0.2mm厚网印刷模板焊盘（0.33×2.03mm）
|
( JIS Z 3284 )( IPC-TM-650 2.4.35)
① 25℃,在≥0.25mm间隙不应出现桥连
② 150℃,在≥0.30mm间隙不应出现桥连
|
①25℃,0.10mm以下出现桥连②150℃, 0.20mm 以下出现桥连(合格）
|
||||
|
0.1mm厚网印刷模板焊（0.33×2.03mm）
|
( JIS Z 3284 )( IPC-TM-650 2.4.35)
① 25℃,在≥0.25mm间隙不应出现桥连
② 150℃,在≥0.30mm间隙不应出现桥连
|
①25℃,0.10mm以下出现桥连②150℃, 0.15mm以下出现桥连（合格）
|
||||
|
0.1mm厚网印刷模板焊盘（0.20×2.03mm）
|
( JIS Z 3284 )( IPC-TM-650 2.4.35)
① 25℃,在≥0.175mm间隙不应出现桥连
② 150℃,在≥0.20mm间隙不应出现桥连
|
①25℃,0.08mm 以下出现桥连②150℃, 0.10mm 下出现桥连（合格）
|
||||
|
锡粉粉末大小分布
|
（ IPC-TM-650 2.2.14.1 ）
|
49um； ＞45um：0.4%
25-45um：92.3%；＜20um：0.5%（合格）
|
||||
| Type | *大粒径 | ＞45um | 45-25um | |||
| 3 | <50 | <1% | >80% | |||
| Type | *大粒径 | ＞38um | 38-20um | 39um；>38um：0.5%38-20um：95%；＜20um：0.5%（合格） | ||
|
4
|
＜40
|
＜1%
|
＞90%
|
|||
|
锡粉粒度形状分布
|
（ IPC-TM-650 2.2.14.1 ）球形（≥90%的颗粒呈球型）
|
97%颗粒呈球形（合格）
|
||||
|
钢网印刷持续寿命
|
In house 8-12 小时
|
10 小时（合格）
|
||||
|
保质期
|
In house 6个月
|
6个月（合格）
|
||||
六.应用
1．如何选取用本系列锡膏
客户可根据自身产品及工艺的要求选择相应的合金成份、锡粉大小及金属含量，锡粉大小一般选T3（mesh –325/+500，25~45μm），对于Fine pitch，可选用更细的锡粉。
2．使用前的准备
1).回温
锡膏通常要用冰箱冷藏，冷藏温度为0℃~10℃为。故从冷箱中取出锡膏时，其温度较室温低很多，若未经“回温”，而开启瓶盖，则容易将空气中的水汽凝结，并沾附于锡浆上，在过回焊炉时（温度超过200℃），水份因受强热而迅速汽化，造成“爆锡”现象，产生锡珠，甚至损坏元器件。
回温方式：不开启瓶盖的前提下，放置于室温中自然解冻, 回温时间：4 小时以上
注意：①未经充足的“回温”，不要打开瓶盖,
②不要用加热的方式缩短“回温”的时间
2) 搅拌
锡膏在“回温”后，于使用前要充分搅拌。目的是使助焊剂与锡粉之间均匀分布，充分发挥各种特性；
搅拌方式:手工搅拌或机器搅拌均可; 搅拌时间：3 分钟左右, 机器：1 分钟。搅拌效果的判定：用刮刀刮起部分锡膏，刮刀倾斜时，若锡膏能顺滑地滑落，即可达到要求.，（适当的搅拌时间因搅拌方式、装置及环境温度等因素而有所不同，应在事前多做试验来确定）
3．印刷
大量的事实表明，超过半数的焊接不佳问题都与印刷部分有关，故需特别注意
1).钢网要求:与大多数锡膏相似，若使用高品质的钢网和印刷设备，低温锡膏将更能表现出优越的性能。无论是用于蚀刻还是激光刻的钢网，均可上乘印刷。对于印刷细间距，建议选用激光刻钢网效果较好。
2).印刷方式: 人工印刷或使用半自动和自动印刷机印刷均可
钢网印刷作业条件: 低温锡膏为非亲水性产品，对湿度并不敏感，可以在较高的湿度（相对湿度为80%）条件下仍能使用
3).以下是我们认为比较理想的印刷作业条件。针对某些特殊的工艺要求作相应的调整是十分必要的
|
刮刀硬度
|
60~ 90HS （金属刮刀或聚胺甲酸脂刮刀）
|
|
刮印角度
|
450 ~ 600
|
|
印刷压力
|
(2 ~ 4)× 105pa
|
|
印刷速度
|
正常标准： 20 ~ 40mm/sec
|
|
印刷细间距时：15 ~ 20mm/sec
|
|
|
印刷宽间距时：50 ~ 100mm/sec
|
|
|
环境状况
|
温度： 25 ± 3℃
|
|
相对湿度：40 ~ 70%
|
|
|
气流:印刷作业处应没有强烈的空气流动
|
4).印刷时需注意的技术要点：
①.印刷前须检查刮刀、钢网等用具,确保干净，没灰尘及杂物（必要时要清洗干净），以免锡膏受污染及影响落锡性
,刮刀口要平直，没缺口,钢网应平直，无明显变形。开口槽边缘上不可有残留的锡浆硬块或其它杂物
②.应有夹具或真空装置固定底板，以免在印刷过程中PCB 发生偏移，并且可提高印刷后钢网的分离效果
③.将钢网与PCB 之间的位置调整到越吻合越好（空隙大会引至漏锡，水平方向错位会导致锡膏印刷到焊盘外）
④.刚开始印刷时所加到钢网上的锡膏要适量
⑤.随着印刷作业的延续，钢网上的锡膏量会逐渐减少，到适当时候应添加适量的新鲜锡膏
⑥.印刷后钢网的分离速度应尽量地慢些
⑦.连续印刷时，每隔一段时间（根据实际情况而定）应清洗钢网的上下面（以免产生锡球），清洁时注意千万不可将水份或其它杂质留在锡膏及钢网上
⑧.应注意工作场所的温湿度控制，另外应避免强烈的空气流动，以免加速溶剂的挥发而影响粘性
⑨.作业结束前应将钢网上下面彻底清洁干净，（特别注意孔壁的清洁）
5).印刷后的停留时间:
锡膏印刷后，应尽快完成元器件的贴装，并过炉完成焊接，以免因搁置太久而导致锡膏表面变干，影响组件贴装及焊接效果，一般建议停留时间*好不超过1 小时

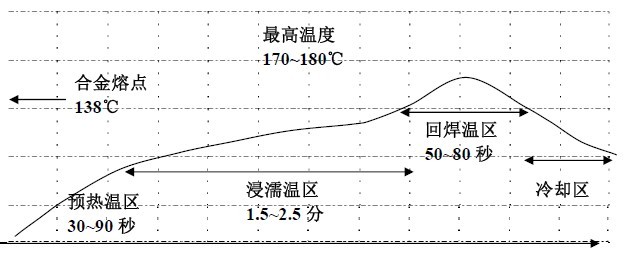

七.回流焊条件
推荐的回流曲线适用于大多数锡/铋（Sn42/Bi58）合金的低温锡膏，在使用 (Sn42/Bi58)时，可把它作为建立回流工作曲线的参考，回焊曲线要根据具体的工序要求（包括：线路板的尺寸、厚度、密度）来设定的，它有可能是偏离此推荐值的。
1)预热区
升温速率为1.0—3.0℃/秒,在预热区的升温速度过快,容易使锡膏的流移性及及成份恶化, 易产生爆锡和锡珠现象
2)浸濡区
温度110—130℃,时间：90—150秒*为适宜.如果温度过低,则在回焊后会有焊锡未熔融的情况发生(建议温升速度<２℃／秒)。
3)回焊区
尖峰温度应设定在170—180℃。熔融时间建议把138℃以上时间调整为50—80秒。
4)冷却区
冷却速率<4℃/秒
※ 回焊温度曲线乃因芯片组件及基板等的状能，和回焊炉的型式而异，事前不妨多做测试，以确保*适当的曲线。
八.包装与运输

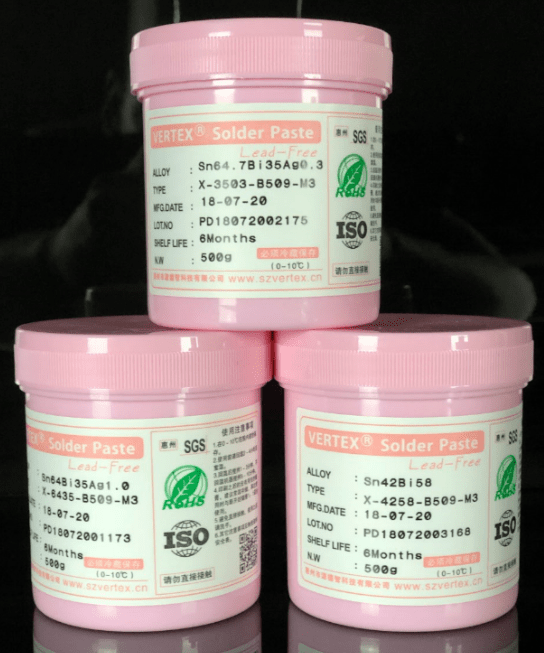

每瓶500g，宽口型塑胶（PE）瓶包装，并盖上内盖密封封装，送货时可用泡沫箱盛装，每箱20 瓶，保持箱内温度不超过30℃
九.储存及有效期
当客户收到锡膏后应尽快将其放进冰箱储存，建议储存温度为0℃~10℃。温度过高会相应缩短其使用寿命，影响其特性；温度太低（低于0℃）则会产生结晶现象，使特性恶化；在正常储存条件下，有效期为6 个月.
